I tubi di aspirazione per cappe a sezione tonda e rettangolare possono essere abbinati e selezionati in base allo spazio disponibile ed alla portata di estrazione d’aria necessaria. Si suggerisce, ove possibile, l’utilizzo della serie diametro 150mm, dal flusso di aria più efficace, che migliora l’aspirazione ed il consumo energetico.

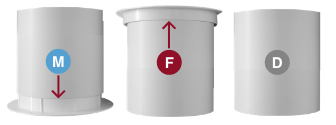

Modalità di innesto Nella scelta degli articoli porre attenzione ai 3 tipi di connessioni disponibili:
M
Male il raccordo si inserisce all’interno del tubo (Duct)
F
Female il raccordo si inserisce all’esterno, intorno al tubo (Duct)
D
Duct (tubo) la connessione coincide con la forma del tubo
Abbinamenti Tondo/Rettangolare
Cappe standard a sezione tonda diametro esterno 125mm abbinabile a 2 serie
Tubo rettangolare 150x70mm esterno
Tubo rettangolare 220x55mm esterno
Cappe a maggiore performance con sezione tonda diametro interno 150mm abbinabile a:
Tubo rettangolare 220x90mm esterno
Spazio necessario all’installazione
Per gli ingombri si raccomanda di maggiorare le misure di + 5mm per lato per ogni raccordo

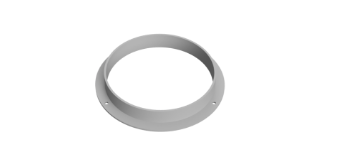

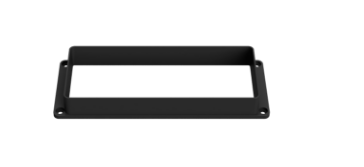

Flange sovrapensile per attraversamento parete
Innesto

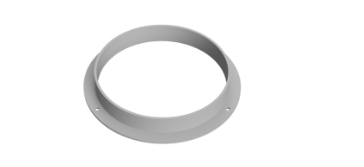

Flangia bianca sovrapensile per attraversamento parete
